Modulo Conmutador Cargador De Bateria 12v 10a Ups

Descripción

*Es necesario que tenga un nivel basico de electronica/electricidad

Cuando la fuente de alimentación tiene energía, se prefiere que la fuente de alimentación suministre energía a la carga.
Cuando la fuente de alimentación se queda sin energía, cambiará automáticamente a la batería para suministrar energía a la carga

Al mismo tiempo, la fuente de alimentación carga la batería. Cuando la batería tiene bajo voltaje, comienza a cargarse, y cuando tiene sobrevoltaje, deja de cargarse

Si la fuente de alimentación puede cargar completamente la batería depende del voltaje y la corriente de la fuente de alimentación y de la capacidad de la batería

------------------------------------------------------------------------------------------

Para calibrar el voltaje minimo desde donde empezar a cargar y el voltaje maximo para dejar de cargar la bateria (preferiblemente use una fuente externa regulable para calibrar):
1-DESCONECTE TODO
2-Gire el potenciometro Vi1 hacia la IZQUIERDA unas 7-10 vueltas , esto hara que el voltaje de inicio de carga sea el mas bajo
3-Gire el potenciometro Vi2 hacia la DERECHA unas 7-10 vueltas , esto hara que el voltaje para detener la carga sea el maximo.
4-Conecte la fuente regulable en la posicion donde va la bateria (Mirar el diagrama)
5-Regule la fuente al minimo voltaje que requiera para que la bateria empiece a cargar
6-Gire el Potenciometro Vi1 hacia la derecha hasta que el led se prenda
7-Regule la fuente al maximo voltaje que requiera para que la bateria deje de cargar
8-GIre el Potenciometro Vi2 hacia la izquierda hasta que el led se apague

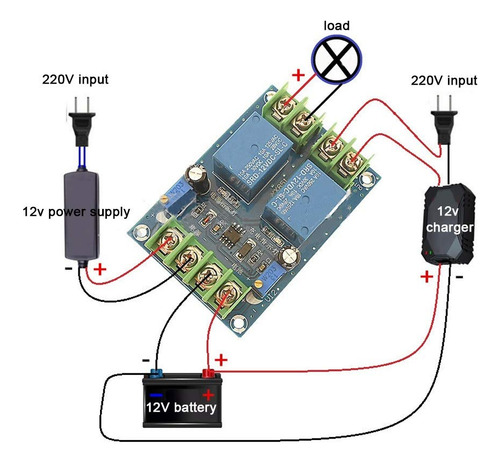

**SI tiene un cargardor de bateria Regule el voltaje maximo de la placa hasta un poco mas del voltaje del cargador
por ejemplo:
Cargador de bateria : 14.2v
Regular placa: 14.4v
Esto hace que el sistema de carga sea controlado por el cargador de bateria y cuando se vaya la energia en la linea principal y luego regrese, el controlador de carga este siempre activo

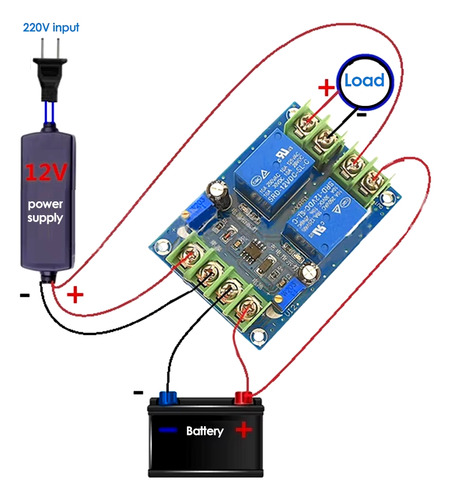

**Si quiere usar su misma fuente de alimentacion principal
1-DESCONECTE TODO
2-Gire el potenciometro Vi1 hacia la IZQUIERDA unas 7-10 vueltas , esto hara que el voltaje de inicio de carga sea el mas bajo
3-Gire el potenciometro Vi2 hacia la DERECHA unas 7-10 vueltas , esto hara que el voltaje para detener la carga sea el maximo.
4-Mida con un multimetro el voltaje de la fuente principal
5-Conecte la fuente regulable en la posicion donde va la bateria (Mirar el diagrama)
6-Regule la fuente a -0.5v del voltaje de su fuente principal
7-Gire el Potenciometro Vi1 hacia la derecha hasta que el led se prenda
8-Regule la fuente a +0.5v del voltaje de su fuente principal
9-GIre el Potenciometro Vi2 hacia la izquierda hasta que el led se apague


PARAMETROS:
Voltaje de control: 12V
Corriente de control: 10A

EL PAQUETE INCLUYE:
1 x Módulo de conmutación y carga automática 12v 10a

///////////////////////////////*********************////////////////////////////

***Si tiene alguna pregunta no dude en hacerla
