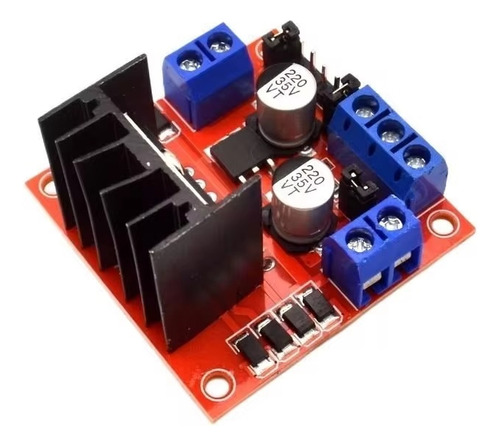

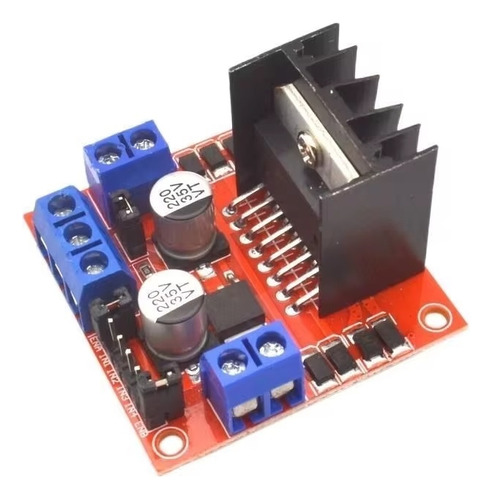

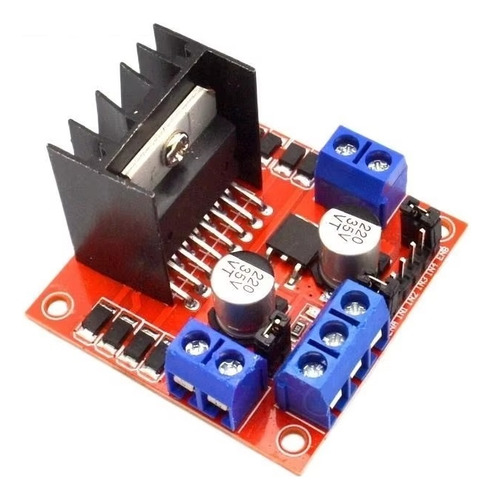

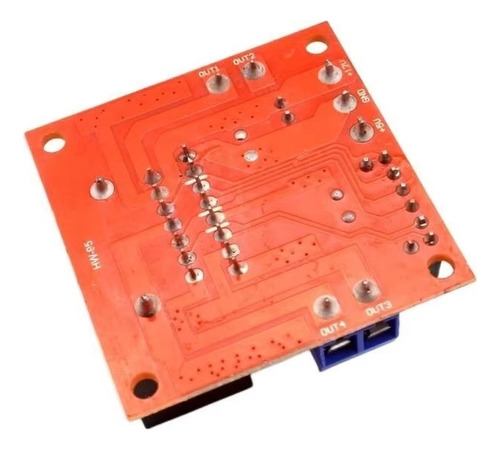

Modulo Driver Motor L298n Arduino

Descripción

Nombre del módulo: módulo de accionamiento de motor de puente H dual

Modo de trabajo: Puente H (doble carretera)

Chip de control principal: L298N

Embalaje: bolsa electrostática

Voltaje lógico: 5V

Voltaje de accionamiento: 5V-35V

Corriente lógica: 0mA-36mA

Corriente de conducción: 2A (Puente único MAX)

Temperatura de almacenamiento: - 20 a + 135

Potencia máxima: 25W

Peso: 30g

Dimensiones periféricas: 43*43*27mm

Características del producto

Este módulo UTILIZA L298N como el chip de la unidad principal, con una fuerte capacidad de conducción, bajo calor y una fuerte capacidad antiinterferencia.

A través de este módulo puede usar las partes de la fuente de alimentación de la unidad 78 M05 incorporada, pero para evitar daños en el chip del regulador de voltaje, cuando utilice un voltaje superior a 12 V, utilice la fuente de alimentación externa lógica de 5 V.

Este módulo UTILIZA una capacitancia de filtro de gran capacidad, un diodo de protección de continuación, puede mejorar la fiabilidad.

Notas:

1. Cuando esté manejando el voltaje (arriba del logotipo para la entrada de 12 V, puede aceptar un rango de entrada de 7 a 12 V) para 7 V a 12 V, puede hacer que la fuente de alimentación a bordo sea lógica de 5 V, cuando se usa la fuente de alimentación a bordo después de 5 V, interfaz de + 5 V

La fuente de alimentación no tiene voltaje de entrada, pero puede producir 5V de voltaje para uso externo.

?6?7

2. Cuando el voltaje de conducción es superior a 12V, es inferior o igual a 24V

(El manual del chip propone admitir 35V, pero de acuerdo con el libro

Cuando el voltaje máximo se aplica al voltaje máximo de 298 aplicaciones conservadoras a 24V, por ejemplo, se debe accionar el motor con un voltaje nominal de 18V.

Primero debe quitar la salida de 5V de la placa para habilitar la tapa del puente. Luego se accede a 5V fuera del puerto de salida de 5V

El 5V permite que la potencia sea una señal de control con un nivel de 5V. Cuando la entrada de señal es válida, y cuando la fuente de alimentación es normal en el módulo de accionamiento del motor, el módulo de accionamiento del motor emite la corriente. De lo contrario, incluso si la fuente de alimentación es normal, no hay corriente en el motor.

Voltaje a L298N circuito para fuente de electricidad lógica interna. (¡Esta es una aplicación no convencional de alta presión!).
