Shield Joystick Keypad V1.a Compatible Arduino

Descripción

Código del Producto - SKU: P1170
-----------------------------------------------------------------------------------------------------------
>>> Somos PERUINO, tu TIENDA EN LÍNEA de productos compatibles con Arduino, Electrónica y de Control de Procesos en general.
-----------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------
FORMAS DE ENTREGA
-----------------------------------------------------------------------------------------------------------

*** Usamos el servicio de Mercado Envíos a cargo del comprador.
Mercado Envíos en un servicio que brinda Mercado Libre a sus clientes. Recomendamos este servicio porque nos ahorra tiempo al comprador y al vendedor.
Este servicio está disponible al hacer su compra como: “Recibir compra”, y es pagado a través de Mercado Libre.
Mercado Envíos usa como empresa Courier a URBANO. Si usted adquirió este servicio, solo lo podemos enviar por Urbano y bajo las condiciones de plazo que usted acepto al efectuar la compra.
Recomendaciones para ahorrar en el envío:
1. Si va a comprar más de una unidad de un producto, compre solo una unidad con la opción “Recibir compra” y el resto comprar como “Retirar compra”. Ambas compras tienen que ser efectuadas una inmediatamente después de la otra para que puedan ser enviadas juntas.

2. Si va a comprar diferentes productos al mismo tiempo, solo en un producto compre con la opción “Recibir compra” y el resto compre con la opción “Retirar compra”. Nuevamente, la única exigencia es que sean hechas las compras una inmediatamente después de la otra. Con eso todas sus compras serán enviadas juntas.

*** También ofrecemos el servicio de envío a través de Olva Courier y Shalom.
Olva Courier es un servicio de entrega a domicilio y en agencia a nivel nacional.
Shalom es un servicio de entrega solo en agencia a nivel nacional.
Se hace notar que ambos servicios tienen un sobrecargo de 5 soles con respecto al precio vigente indicado en las plataformas de Olva Courier y Shalom. Se recomienda consultar el costo de envío antes de hacer la compra.
Este servicio no es brindado por Mercado Libre, por lo tanto, se debe pagar después de hacer la compra. Para este pago disponemos de un número afiliado a YAPE y PLIN.

*** No somos tienda física, por lo tanto, antes de comprar con la opción “Recoger compra” se debe coordinar la fecha y hora de la entrega del pedido.
Para esto nos debe hacer la pregunta a través de Mercado Libre indicándonos la hora y fecha que desea retirar su pedido. Una vez acordado la hora y fecha del recojo usted puede comprar con seguridad el producto, y acercarse a recoger el pedido en la fecha y hora comprometida.
Si no ha consultado, la responsabilidad de la compra recae en el comprador, por lo que, si ya no desea el producto, el comprador deberá solicitar la cancelación de la compra. Se hace notar que Mercado Libre exige que pasen un determinado número de días antes de que el comprador pueda cancelar.
Nos ubicamos en Los Olivos, cerca al cruce de las avenidas Huandoy y Naranjal. La dirección exacta será brindada después de que haya efectuado la compra y de que se haya coordinado la fecha y hora de entrega.

*** Es posible la compra directa, pero para eso, debe ubicarnos por nuestro nombre y contactarnos. Se hace notar que todas las condiciones previas aplican para esta modalidad, incluyendo el precio del producto. La razón de mantener el precio es que las compras directas consumen tiempo que Mercado Libre permite ahorrar. De hecho, luego de haber efectuado un estudio de tiempos, las compras directas nos cuestan más que las compras por Mercado Libre.
El precio es solo negociable en compras directas para cantidades de productos mayores a 10 unidades y/o compras mayores a 200 soles.

-----------------------------------------------------------------------------------------------------------
FORMA DE PAGO
-----------------------------------------------------------------------------------------------------------

*** Aceptamos pago por Mercado Libre. Hacemos notar que Mercado Libre ofrece una gran variedad de métodos de pago que incluyen pago en efectivo en agentes de todos los bancos a nivel nacional.

*** Si nos contacta de manera directa, también aceptamos pagos por Yape, PLIN, transferencia bancaria y efectivo.

-----------------------------------------------------------------------------------------------------------
>>>STOCK:
-----------------------------------------------------------------------------------------------------------

*** Mantenemos un stock permanente de productos. El stock de estos productos esta indicado en la opción “Cantidad”, el stock disponible se indica entre paréntesis: (x disponibles).
No obstante, es siempre recomendado consultar el stock porque las compras directas nos pueden generar una falta de stock.

-----------------------------------------------------------------------------------------------------------
>>>IMPORTANTE
-----------------------------------------------------------------------------------------------------------
*** No dar comprar si no está seguro de la compra. Es posible cancelar la compra, pero la tiene que efectuar el comprador y después del plazo fijado por Mercado Libre.

*** Cualquier consulta puede hacerla a través de mensajes por Mercado Libre.

*** Luego de efectuar la compra nos debe escribir por Mercado Libre para confirmar la fecha y hora de la entrega, si no ha utilizado Mercado envíos.

*** No respondemos llamadas, porque desarrollamos otras actividades que no nos permiten contestar llamadas, con riesgo de sufrir accidentes y/o ser sancionados. Repetimos, puede hacer todas las consultas por Mercado Libre. Demoramos de una hora a dos horas en responder.

*** También atendemos mensajes por WS y FB, pero bajo las condiciones de venta directa ya indicadas previamente. Nuevamente, recomendamos para compras menores utilizar Mercado Libre y sus herramientas de comunicación.

*** Nuestros precios incluyen IGV.

-----------------------------------------------------------------------------------------------------------

INFORMACIÓN DEL PRODUCTO:

DESCRIPCIÓN:

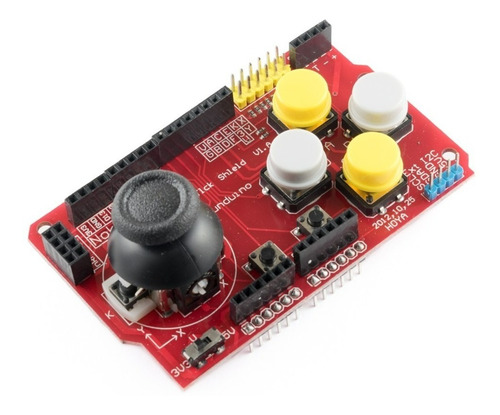

El Shield Joystick permite implementar de forma rápida un mando para controlar nuestro robot o proyecto, es muy versátil y es un gran ayuda en hardware, permite agregar fácilmente un módulo RF o un Bluetooth para un control inalámbrico. Está diseñado con un aspecto similar a los clásicos controles de consolas de videojuegos con un Joystick a la izquierda y botones a la derecha.

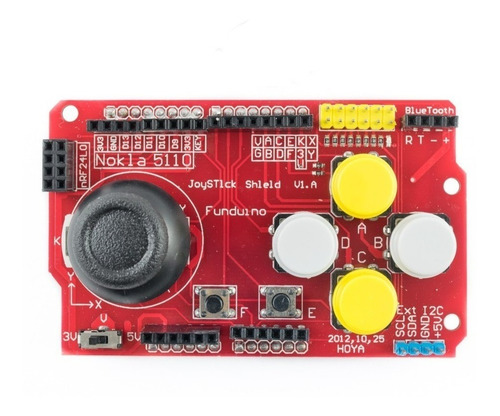

Posee un Joystick de 2 ejes, donde el eje X está conectado al pin A0, el eje Y al pin A1 y el pulsador K al pin D8. Posee 4 pulsadores grandes A, B, C y D conectados respectivamente a los pines de Arduino: D2, D3, D4 y D5. Dos pulsadores E y F conectados a D6 y D7 respectivamente. Un socket header para montar un módulo Bluetooth, compatible con el HC-05 o HC06. Un socket header I2C para conectar dispositivos con comunicación I2C. Un socket header RF para el módulo RF NRF24L01. Socket para un pantalla Nokia5110. Conector con acceso a todas las salidas del joystick y botones. Y un switch para seleccionar el voltaje de operación entre 3.3V y 5V, importante para definir el voltaje máximo de los potenciómetros internos del joystick.

ESPECIFICACIONES:

Modelo: Joystick Shield V1.A
Compatible con Arduino: Uno, Leonardo, Mega, Due
Switch para voltaje 3.3V/5V

PINOUT ARDUINO

1 Joystick: X:A0, Y:A1, K:D8
4 pulsadores grandes: A:D2, B:D3, C:D4, D:D5
2 pulsadores pequeños: E:D6, F:D7
1 Conector para Bluetooth: RX0,TX0 , GND y 3.3V
1 Conector I2C : Pines SCL y SDA
1 Conector Para NRF24L01: pines SPI y CS:D10 y CE:D9
//ENTRADAS PULSADORES Y JOYSTICK
#define A_PIN 2
#define B_PIN 3
#define C_PIN 4
#define D_PIN 5
#define E_PIN 6
#define F_PIN 7
#define X_PIN A0
#define Y_PIN A1
#define JOY_KEY 8

Garantía del vendedor: 30 días
