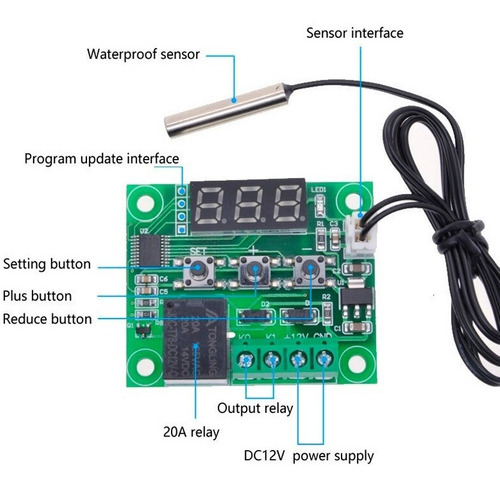

Termostato W120 Temperatura Interruptor Digital 12v+ Sensor

Descripción

1 Uso
Conecte la fuente de alimentación y el equipo, a la fuente de alimentación del controlador, ya que se muestra la temperatura medida, presione el botón SET, los flashes de temperatura de la pantalla, pulsa "+"-"para ajustar la temperatura deseada (mantén pulsado el botón 5 segundos más rápidamente). Después de configurar presione el SET para confirmar la devolución, ¡el controlador de acuerdo con la temperatura configurada ejecuta automáticamente el relé apagado!
.
2. Indicador, descripción del estado del LED
Indicador: indica que el relé está cerrado, apagado significa que el relé se ha desconectado;
.
Digital: muestra que el sensor 888 está abierto, sigue las instrucciones para conectar el sensor;
Mostrar HHH por el exceso de la temperatura máxima del rango de medición, el termostato se verá alejado del relé;
Pantalla L de la gama de medición de la temperatura más baja, el termostato se verá alejado del relé;
Mostrar- - -alarma de alta temperatura, el termostato desconecta el relé por la fuerza;
.

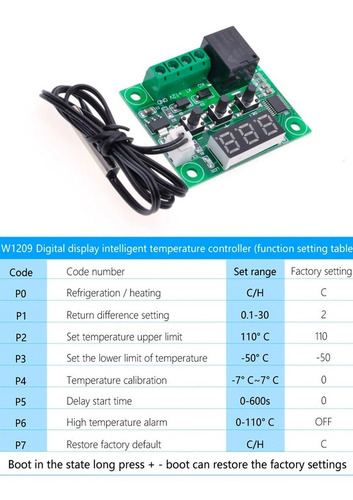

3 parámetro de función
.
Presione el botón SET durante 5 segundos para entrar en la configuración del menú principal, presione el P0-P8 de conmutación "+"-", mantenga pulsado el SET para confirmar o automáticamente 10 segundos después de que no se active la tecla del controlador para devolverlo.
.
.
Refrigeración P0, modo de calefacción:
En la interfaz del menú principal P0, presione la tecla SET para introducir la configuración, presione "+"-"para cambiar al modo de calefacción [H] [C] para el modo de refrigeración, presione el SET para devolver, mantenga pulsado el SET o 10 segundos sin el control de operación del botón y confirme automáticamente la finalización.
.
[C] en modo de refrigeración: valor medido, punto de ajuste ge + histéresis, relé; Valor medido, punto de ajuste le, relé apagado;
[H] bajo modo de calentamiento: valor medido le punto de histéresis, relé; Valor medido ge Punto de juego, el relé apagado;
.
.
P1 histéresis:
En la interfaz del menú principal P1, presione el botón SET para entrar en la configuración de histéresis, presione "+"-"para establecer histéresis de 0,1 a 30, presione el SET para devolver después de completar un conjunto de pulsaciones largas o 10 segundos sin el controlador de operación del botón para confirmar la finalización automáticamente.
.
Modo de refrigeración: cuando la temperatura medida ge establece el valor + Diferencia de retorno, el relé, la refrigeración comienza; Cuando el valor medido de temperatura le establece el valor, el relé se apaga, el refrigerador se apaga.
Por ejemplo: medio ambiente 30degC, 25...DegC...Conjunto nbspis, la histéresis se establece en 2...DegC..., Después de que el relé de potencia arranque la refrigeración, cuando la refrigeración a 25...DegC..., El relé se apaga, esta vez debido al enfriador se desconectó, comenzó a aumentar la temperatura, cuando el valor establecido aumentó a 27...DegC...Nbsp (punto de ajuste + Diferencia de retorno) El relé se cierra cuando el enfriador se enciende de nuevo, y así sucesivamente bucle entre la temperatura de control 25-27...DegC....
.
Modo de calentamiento: cuando el valor medido de temperatura le establece el valor-la diferencia atrás, relé, arranque del calentador; Cuando el valor medido de temperatura ge establece el valor, el relé se apaga, el calentador está apagado.
Por ejemplo: 10...DegC...Nbspmedio ambiente para el ajuste es 25...DegC..., La histéresis se establece en 2...DegC..., Después de que el relé de potencia cerrara los calentadores, cuando se calienta a 25...DegC..., El relé apagado del calentador se apaga, esta vez porque el calentador se ha desconectar, la temperatura comenzó a caer, hasta el punto de configuración actual 23...DegC...Nbsp (punto de ajuste-diferencia de retorno), el relé se cierra el calentador comienza de nuevo, y así sucesivamente ciclo para controlar la temperatura entre 23-25...DegC....
.
.
P2 Límite de ajuste de temperatura más alto:
Para evitar el mal uso de otros led a la temperatura fijada es demasiado alto riesgo, la configuración más alta del tapado del termostato definiendo el rango de ajuste del termostato de control rango máximo punto de ajuste de temperatura.
En la interfaz del menú principal P2, presione la tecla SET para introducir la configuración, presione "+"-"para configurar la temperatura establecida (máximo 110), pulse SET para devolver después de completar un conjunto de pulsaciones largas o 10 segundos sin botón controlador de movimiento confirmar la finalización automáticamente.
Por ejemplo: P2 se establece en 60...DegC..., La temperatura más alta medida solo 60...DegC..., Cuando la temperatura sube a 60...DegC..., El tubo digital muestra "H", el relé se desconectó por la fuerza. Si deseas un punto de ajuste de temperatura más alto para ampliar el alcance, debes ajustar el valor del límite máximo establecido.
.
.
P3 establecer límite de temperatura mínimo:
Para evitar el mal uso de otros, la temperatura de bloqueo del hielo es demasiado baja, la función de límite más baja del conjunto del termostato, la definición del alcance de la configuración del termostato controla el punto de configuración de temperatura mínima.
En la interfaz del menú principal P3, presione la tecla SET para introducir la configuración, presione "+"-"para configurar la temperatura mínima (mínimo-50), presione SET para devolver después de completar un conjunto de pulsaciones largas o 10 segundos sin el controlador de pulsación automática para confirmar la finalización.
Por ejemplo: P3 está establecido en-20...DegC..., La temperatura más baja de-20...DegC...Nbspcan ser medidos, cuando la temperatura fue bajada a-20...DegC...Nbspdespués, pantallas LED "L", el relé se desconectó por la fuerza. Si deseas reducir la temperatura del punto de ajuste para ampliar el alcance, tienes que ajustar el valor de ajuste del límite más bajo.
.
.
P4 corrección de temperatura:
Cuando la temperatura medida y la desviación estándar de temperatura o porque el hardware del usuario tiene necesidades especiales, puede usar esta función para corregir la temperatura antes de la corrección + = rango efectivo de corrección de temperatura de-7,0 a 7,0 (unidad...DegC...)
En la interfaz del menú principal P4, presione la tecla SET para introducir la configuración, presione "+"-"para establecer el valor de corrección, presione el set para devolverlo una vez completado, mantenga pulsado el SET o 10 segundos sin el botón controlador de operación confirma automáticamente la finalización.
Por ejemplo: Pantalla Normal de 25 grados; La corrección de temperatura es 0:00 muestra 25 grados; La corrección de temperatura muestra 26,5 1,5 grados; Corrección de temperatura-1,5 23,5 grados cuando se muestra.
.
.
P5 retardo de tiempo de inicio (Unidad: segundos):
Cuando la refrigeración o el calentador funcionan, el retraso requerido se puede encender la función de retardo para proteger la vida útil del equipo.
En la interfaz de menú principal P5, presione la tecla SET para introducir la configuración, presione "+"-"Configuración de la hora de inicio retrasada (Unidad: segundos), el tiempo de retardo en el rango de 0-600 segundos, Presione el SET para devolver después de completar un conjunto de pulsaciones largas o 10 segundos sin el controlador de operación del botón para confirmar la finalización automáticamente.
.
Modo de refrigeración: la primera potencia encendida, si la temperatura actual ge establece el valor + devuelve la diferencia cuando el enfriador no comienza a enfriarse inmediatamente después de la necesidad de ejecutar el tiempo de retardo establecido para comenzar.
Modo de calentamiento: el primer encendido, si la temperatura actual le establece el valor-la diferencia entre el tiempo atrás, el calentador no comienza a calentarse inmediatamente después de la necesidad de ejecutar el tiempo de retardo establecido para comenzar.
.
El enfriador de tiempo de inactividad o el calentador se inician entre dos horas de inicio de retardo adyacentes es mayor que el valor establecido, el enfriamiento comienza inmediatamente. El enfriamiento de apagado o el lapso adyacente del calentador entre dos arranque es menor que la configuración de tiempo de inicio de retardo, Arranque de nuevo después de la necesidad de ejecutar los enfriadores. Configuración completa de tiempo de inicio retardado para que el dispositivo se inicie. El tiempo de retardo se cuenta al instante. El inicio de retardo se establece igual a la función de retardo de cero apagado.
.
Por ejemplo: el modo de enfriamiento Establece el retardo en 60 segundos, si la temperatura actual ge establece el valor + la diferencia de retorno cuando el termostato comienza el retraso después de la potencia, después de 60 segundos, gira el refrigerador. Cuando alcance la temperatura deseada del refrigerante se detiene, luego la hora de inicio, la próxima vez que se inicie el enfriamiento, si después de un retraso de tiempo establecido por el enfriador funciona inmediatamente o esperar a que el final del temporizador funcione.
.
Interruptor de timbre P6 (esta función no es válida)
.
Función de alarma de temperatura P7:
En la interfaz del menú principal P7, presione la tecla SET para introducir la configuración, presione "+"-"para establecer el rango de ajuste de temperatura de alarma de alta temperatura es 0-110...DegC...Nbspor apagado para desactivar esta función (el valor predeterminado de fábrica es 50...DegC...) Una vez completado presione el SET para devolver, mantenga pulsado el SET o 10 segundos sin el controlador de operación del botón confirme automáticamente la finalización.
Cuando la temperatura alcanza el valor establecido de la alarma de alta temperatura, la pantalla digital--simultáneamente forzó el relé. Cuando la configuración ha estado presionando la tecla "-", el valor de configuración se reduce a 0, a continuación, haga clic en la tecla "-" para mostrar "OFF", en cuyo momento la función está apagada, la función de alarma de alta temperatura no es válida.
.
P8 restauración configuración de fábrica:
Algunos hechos por el hombre causa una distorsión en la configuración del termostato interno, uno por uno para configurar el tiempo, Después usa esta función para restablecer la configuración de fábrica.
En la interfaz de menú principal P8, presione la tecla SET para introducir la configuración, presione "+", "-" está configurada en [H], presione el SET para devolver después de completar un conjunto de pulsaciones largas o 10 segundos sin el controlador de operación del botón para confirmar automáticamente la configuración completa de la fábrica de recuperación. (Otra manera: en el estado de apagado, mientras se mantiene pulsado el botón "+" y "-", luego encendido, todos los parámetros anteriores vuelven a la configuración predeterminada de fábrica.)

.

.

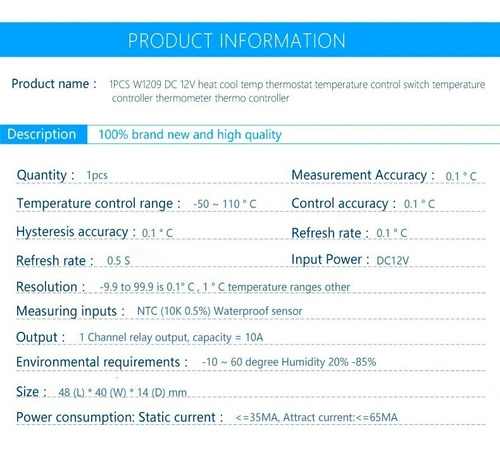

W1209WKnbsp especificaciones:

Rango de medición de temperatura:-50Celsius-110Celsius.

Temperatura 0,1, otro párrafo 1nbsp Celsius.
Precisión: 0,1Celsius.
Precisión de la diferencia de devolución: 0,1Celsius.
Frecuencia de actualización: 0.5s.
Protección contra altas temperaturas: 0-110Celsius.
Voltaje de entrada: CC 12V.
Entrada de medición: sensor de tipo impermeable NTC (10K 0.5%).
Salida: Relé de 10 a.
Requisitos medioambientales:-10Celsius.-60CelsiusNbsphumidity 20%-85%.

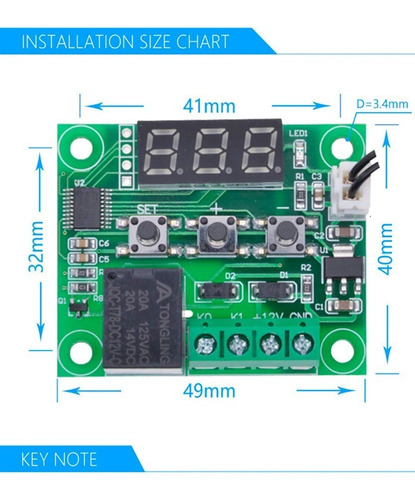

Tamaño: 48mm (longitud) x 29mm (ancho) x 32mm.
Tamaño del orificio: 46x26,5mm
